| Элемент | Описание |
| RCA-кабель | 3 штекера (желтый, белый, красный) |
| Адаптер SCART-RCA | При отсутствии RCA-входов |
| Переходник HDMI-RCA | Для цифровых приставок без аналоговых выходов |
- Найдите на приставке выходы AV OUT (RCA)
- На телевизоре найдите входы AV IN (желтый, белый, красный)
- При отсутствии RCA-входов подготовьте переходник SCART-RCA

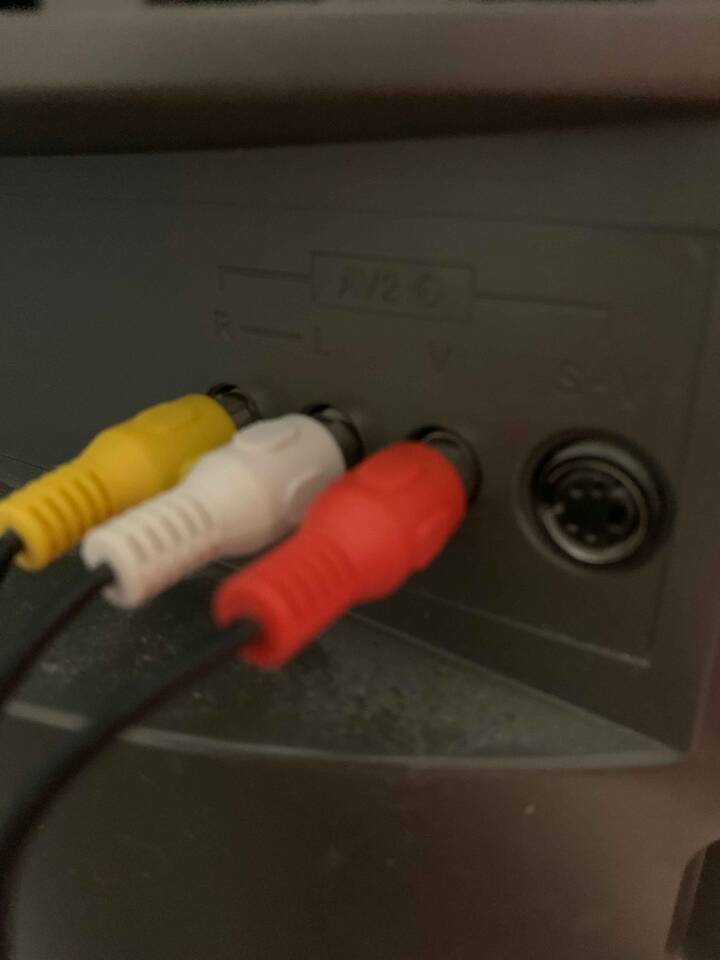

- Желтый штекер - видеосигнал (Video)
- Белый штекер - левый аудиоканал (Audio L)
- Красный штекер - правый аудиоканал (Audio R)
- Соедините соответствующие цвета на приставке и телевизоре
| Тип телевизора | Действия |
| С RCA-входами | Выбрать источник AV |
| С SCART-входом | Использовать переходник, выбрать AV |
| С HDMI-входом | Использовать конвертер HDMI-RCA |
- Включите телевизор и приставку
- На телевизоре выберите соответствующий AV-вход
- Проверьте наличие изображения и звука
- При необходимости отрегулируйте настройки
Рекомендации по качеству
- Используйте качественные экранированные кабели
- Избегайте перегибов и повреждений проводов
- Располагайте кабель вдали от источников помех
- Для лучшего качества рассмотрите переход на цифровое подключение
| Проблема | Решение |
| Нет изображения | Проверить желтое соединение |
| Нет звука | Проверить белый/красный штекеры |
| Помехи на изображении | Заменить кабель на экранированный |
Аналоговое подключение через RCA обеспечивает совместимость со старыми телевизорами, но дает менее качественное изображение по сравнению с HDMI. Для современных приставок без RCA-выходов потребуется активный конвертер сигнала.
